Vol.2 アクティブデバイスモデル開発研究の現状

第10回 GaN HEMTエンハンスメント型デバイスの開発について（１）

はじめに

前回は，ASM-HEMTモデルとMVSGモデルの標準的なパラメータ抽出手順と，実験デバイスを使用した両モデルのモデルパラメータ抽出を行い，シミュレーション結果を比較し，両モデルの特徴を考察しました．
今回は，AlGaN/GaN HEMTを高速・高電力なスイッチング電源回路に使用するための，エンハンスメント型デバイスについての技術を見てみます．

高速・高電力スイッチ回路への適用

第5回の“GaN HEMTデバイスモデリングの必要性”で述べたように，現在一般的に開発されているAlGaN/GaN HEMTデバイスは，ディプレッション型（ゲートが０ボルト時にオン状態であるタイプのFET）であるため，スイッチ回路設計において使いにくいという問題があります．
GaN HEMTでエンハンスメント型を実現するためには，いくつかの方法がありますが，本シリーズ記事では①MOSFETのようにゲート絶縁膜を生成してチャネルをコントロールする技術 [1-7] ②ゲートにP型層を生成してホールを注入しチャネル電子を集める技術 [8-12] を言及します．なお，今後断りのない限りN型デバイスを取り上げて説明します．本稿では，①のデバイスについてその構造とモデル開発例を紹介します．

MISゲート構造を用いたAlN/GaN MIS-HEMTとモデル

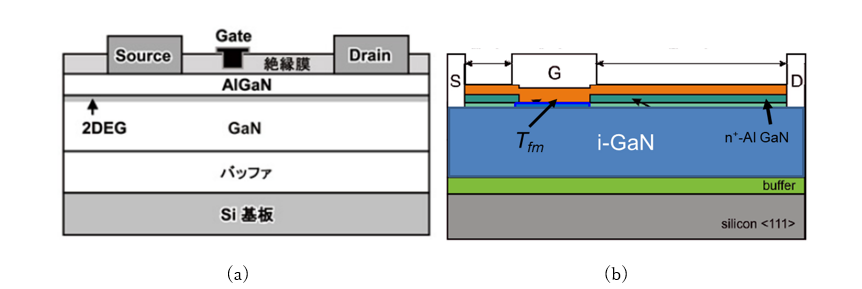

図1．AlGaN/GaN HEMTの構造簡易図（a）ディプレッション型　（b）MISエンハンスメント型

エンハンスメント型GaN-HEMTが，多く用いられているディプレッション型のGaN-HEMTの構造（図１．(a)）と大きく違っているのは，ゲート構造です．図1．(b)はゲートがMIS（Metal-Insulator-Semiconductor）構造になるように，酸化膜を2-D電子ガスチャネルの間に入れて，ゲート電圧によってチャネルをオン・オフできるようにしてあります．

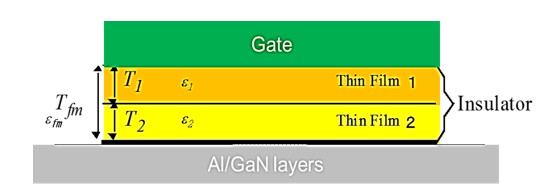

図２．図１のゲート部分拡大図

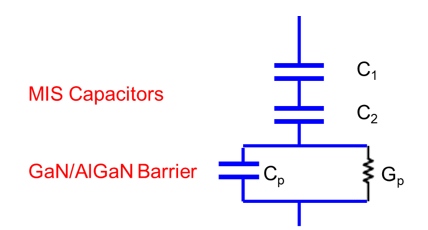

図３．ゲート容量の等価回路

ゲート部分を拡大すると図２のようになります．ゲート絶縁膜は２層にして誘電率を細かく調整できるようにしています．ここでは実例として，このゲート絶縁膜によって大きく影響する物理式としてゲート容量，実行移動度，しきい値電圧についてモデル式を導出してみます．

ゲート容量のモデル

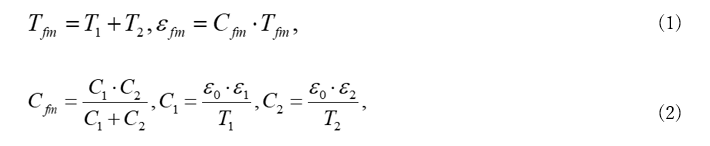

ゲート容量の等価回路を図３に示します．これはC1, C2の直列接続になります．トータルの絶縁膜容量，Cfm，を図中の記号を用いて表すと，

式(2)のようになります．これにショットキー接合によるエネルギー障壁の容量Cpが直列に接続されます．ACシミュレーションにおいては，そのコンダクタンスGpが影響します．絶縁膜容量の影響はキャリア移動度に影響するので，物理式もディプレッション型のGaN-HEMTと異なり，例えば以下のように導出できます [4-6]．

電子移動度のモデル

実効電子移動度, μeff, は2-D電子ガスの移動度に関連しますが，これは低電界移動度, μ0.にも影響されます． μeff はゲート電界とソース・フィールドプレートに抑制され 同時に実行チャネル長，Leff ，によって変調されます [4-6]．すると，

表面電位, μs, は，ドレイン・ソース表面電位, ψds, と速度係数, θsat, を使ってMOSFETに似た形で表されます．

ゲート電圧による移動度変調係数, UGate, も，MOSFETのモデルを応用して以下のように記述できます．

また，図１中には省略されていますが，第７回から第９回までに言及したソース・フィールドプレート（SFP）による移動度劣化係数, USFP, はSFPの幅によって正規化されて以下のようになります．

実効チャネル長による移動度変調, Uleff, は以下のようになります.

ここでUSFP, UP, LP はフィッティング・パラメータです.

しきい値電圧のモデル

MOSFETの場合とは違って，ゲート直下のチャネル領域は2-D電子ガスの領域に比べて小さいため，ドレイン電流の増減に及ぼす影響は小さくなっています．実際，しきい値電圧, Vth, のゲート長・幅依存はMOSFETに比べて弱くなっています．多項式よりVth はVds = 0の時のしきい値電圧, VTO，を使って次のように表せます [4-6]．

ここでWeff, Leff は実効チャネル幅・長となります. WDEP, LDEPはフィッティング・パラメータです.

既存GaN-HEMTモデルの改造

これまで第５回から第９回までに紹介した，Advanced SPICE Model for HEMTs（ASM-HEMT），MIT Virtual Source GaN HEMT Model（MVSG），Angelov GaN-HEMT Model（Angelov）のVerilog-Aソースコードを改造し，今回のモデル式を入れ込むことはそれほど難しくありません．

ゲート容量についての変数は，”cg”という内部変数で定義されているので，既存のルーチンをオプションとして上記の式をはめ込めばよいでしょう．オプションとしてモデル式が切り替わるようにするために，スイッチパラメータ，例えば，”CGMOD”というようなパラメータを定義して整数０，１で切り替わるようにします．その他の新規パラメータも実数パラメータとして定義することで比較的簡単に作成できます．ε1, ε2を比誘電率として内部で定数定義し，T1, T2がモデルパラメータになります．
電子移動度，しきい値電圧のモデル式も同様に入れ込むことができます．

まとめ

今回は，主に高速・高耐圧スイッチング回路に使用する，エンハンスメント型AlGaN/GaN HEMTデバイスを取り上げました．その一つとして，MOSFETのようにゲート絶縁膜を生成してチャネルをコントロールする技術を用いた，MIS-HEMT構造デバイスとその動作を紹介しました．また，MISによって直接影響するモデル式を導出してみました．
次回はMIS-HEMT構造デバイスのモデル化について，さらに検討します．

参考文献

  1. H.Aoki, H. Sakairi, N. Kuroda, K. Chikamatsu, and K. Nakahara, “Switching Time Characterization and Modeling of AlN/GaN MIS-HEMTs,” IEEE International Conference on Industrial Technology (ICIT2019), Feb. 13-15, 2019, Melbourne, Australia.
  2. H.Aoki, H. Sakairi, N. Kuroda, Y. Nakamura, K. Chikamatsu, and K. Nakahara, “AlGaN/GaN MIS HEMT Modeling of Frequency Dispersion and Self-Heating Effect,” 2018 IEEE International Symposium on Radio-Frequency Integration Technology (RFIT2018), (Aug. 15-17, 2018), Melbourne, Australia.
  3. H.Aoki, H. Sakairi, N. Kuroda, Y. Nakamura, K. Chikamatsu, and K. Nakahara, “A Small Signal AC Model Using Scalable Drain Current Equations of AlGaN/GaN MIS Enhancement HEMT,” 2018 Radio Frequency Integrated Circuit Symposium (RFIC2018) at International Microwave Symposium, Philadelphia, PA, U.S.A., (June 10-12).
  4. H.Aoki, H. Sakairi, N. Kuroda, Y. Nakamura, K. Chikamatsu, and K. Nakahara, “A Scalable Drain Current Model of AlN/GaN MIS-HEMTs with Embedded Source Field-Plate Structures,” 2018 IEEE Applied Power Electronics Conference and Exposition (APEC 2018), (Mar. 4-8, 2018), Texas, U.S.A.
  5. K.Kurihara, H. Aoki, N. Tsukiji, H. Sakairi, K. Chikamatsu, N. Kuroda, S. Shibuya, M. Higashino, R. Takahashi, H. Kobayashi, and K. Nakahara, “Electron Mobility Modeling of AlN/GaN MIS-HEMTs With Embedded Source Field-Plate Structures.” The 12th International Workshop on Radiation Effects on Semiconductor Devices for Space Applications & The 8th International Conference on Advanced Micro-Device Engineering, Dec. 9, 2016, Kiryu.
  6. H.Aoki, N. Tsukiji, H. Sakairi, K. Chikamatsu, N. Kuroda, S. Shibuya, K. Kurihara, M.Higashino, H. Kobayashi, and K. Nakahara, “Electron Mobility and Self-Heat Modeling of AlN/GaN MIS-HEMTs with Embedded Source Field-Plate Structures,” 2016 IEEE Compound Semiconductor IC Symposium, Oct. 23-26, 2016, Austin, Texas, U.S.A.
  7. K.Kurihara, H. Aoki, N. Tsukiji, H. Sakairi, K. Chikamatsu, N. Kuroda, S. Shibuya, M. Higashino, R. Takahashi, H. Kobayashi, and K. Nakahara, “Study on Electron Mobility Model for AlN/GaN MIS-HEMTs with Embedded Source Field-Plate Structures,” International Conference on Solid-State and Integrated Circuit Technology, Hangzhou, China, Oct.25-28, 2016.
  8. H.Aoki, N. Kuroda, A. Yamaguchi, and K. Nakahara, “Temperature Characterizations of Multi-Unit and Multi-finger Dependencies on AlGaN/GaN Ridge HEMTs," 2022 IEEE 34th International Conference on Microelectronic Test Structures (ICMTS), (March 2022), Cleveland, OH, USA.
  9. H.Aoki, H. Sakairi, N. Kuroda, A. Yamaguchi, and K. Nakahara, “Geometry Independent Hole Injection Current Model of GaN Ridge HEMTs," IEEE International Symposium of Industry Electronics (ISIE 2021), (June 2021), Kyoto, Japan.
  10. H.Aoki, H. Sakairi, N. Kuroda, A. Yamaguchi, and K. Nakahara, “Drain Current Characteristics of Enhancement Mode GaN HEMTs,” 2020 35th Annual IEEE Applied Power Electronics Conference & Exposition (APEC 2020), (March 15-19, Online), New Orleans, Louisiana, U.S.A.
  11. G.Yagara, H. Aoki, H. Sakairi, N. Kuroda, Y. Nakamura, and A. Yamaguchi, “Gate Leakage Current Model of AlGaN/GaN Ridge HEMTs,” 2019 Taiwan and Japan Conference on Circuits and Systems (TJCAS 2019), (August 19-21, 2019), Tochigi, Japan.
  12. H.Aoki, H. Sakairi, N. Kuroda, Y. Nakamura, A. Yamaguchi, and K. Nakahara, “Transfer Characteristic of AlGaN/GaN Ridge HEMTs Used for Power Supply Circuits of Flexible Devices,” IEEE International Flexible Electronics Technology Conference (IFETC2019), (Aug. 11-14, 2019), Vancouver BC, Canada.
